সুপার ব্রাইট রেড ০.৩৬-ইঞ্চি (৯.২মিমি) ৩-সংখ্যার ৭-সেগমেন্ট সাধারণ অ্যানোড এলইডি ডিসপ্লে তাপমাত্রা/আর্দ্রতা নির্দেশকের জন্য

সুপার ব্রাইট রেড ০.৩৬-ইঞ্চি (৯.২মিমি) ৩-ডিজিট ৭-সেগমেন্ট কমন অ্যানোড এলইডি ডিসপ্লে তাপমাত্রা/আর্দ্রতা নির্দেশকের জন্য

পণ্য পরিচিতি
সুপার ব্রাইট রেড ০.৩৬-ইঞ্চি ৩-ডিজিট ৭-সেগমেন্ট কমন অ্যানোড এলইডি ডিসপ্লে-এর সাথে পরিচিত হোন—একটি নির্ভুল সংখ্যাসূচক সমাধান যা তাপমাত্রা/আর্দ্রতা নির্দেশক, গৃহস্থালীর সরঞ্জাম এবং অডিও সরঞ্জামের জন্য তৈরি করা হয়েছে। দৃশ্যমানতা, শক্তি দক্ষতা এবং নির্বিঘ্ন একীকরণের উপর জোর দিয়ে ডিজাইন করা হয়েছে, এই ডিসপ্লেটি দৈনিক পরিবেশগত মেট্রিকগুলির জন্য স্পষ্ট, নির্ভরযোগ্য রিডআউট সরবরাহ করতে পারদর্শী: ঘরের তাপমাত্রা (যেমন, “২৩°C”), ইনডোর আর্দ্রতা (যেমন, “৫৫% RH”), বা প্রক্রিয়াকরণের মান (যেমন, টাইমারের জন্য “১৮০&rdquo)।
এর ৯.২মিমি অক্ষরের উচ্চতা ০.৫–১.৫ মিটার (কাউন্টারটপ নির্দেশক বা যন্ত্রের প্যানেলের জন্য সাধারণ দূরত্ব) থেকে পাঠযোগ্যতা নিশ্চিত করে, যেখানে স্লিম ২২.৫×১৪×৭.২মিমি ফর্ম ফ্যাক্টর স্থান-সীমাবদ্ধ ডিজাইনগুলিতে ফিট করে—ছোট আর্দ্রতা সেন্সর থেকে অডিও অ্যামপ্লিফায়ার ফ্রন্ট প্যানেল পর্যন্ত। হলুদ ইপোক্সি কালো পৃষ্ঠ সুপার উজ্জ্বল লাল আলোর সাথে বৈসাদৃশ্য বাড়ায়, উজ্জ্বল পরিবেষ্টিত আলো (যেমন, সূর্যালোক, রান্নাঘরের ওভারহেড) ভেদ করে চোখের চাপ ছাড়াই।
কমন অ্যানোড পোলারিটি, কম বিদ্যুত খরচ এবং RoHS/REACH সম্মতির সাথে, এই ডিসপ্লে স্থায়িত্ব, পরিবেশ-বান্ধবতা এবং কর্মক্ষমতার মধ্যে ভারসাম্য বজায় রাখে—তাপমাত্রা/আর্দ্রতা ট্র্যাকার এবং দৈনিক ব্যবহারের ইলেকট্রনিক্সে ২৪/৭ অপারেশনের জন্য আদর্শ।

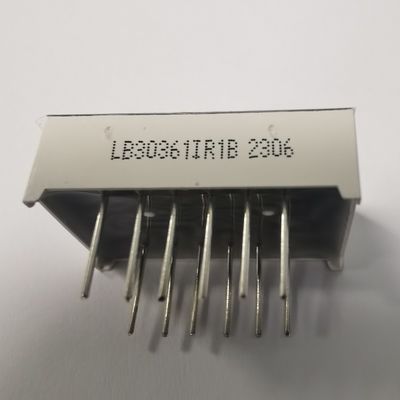

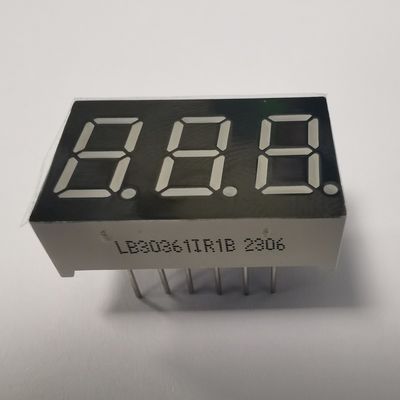

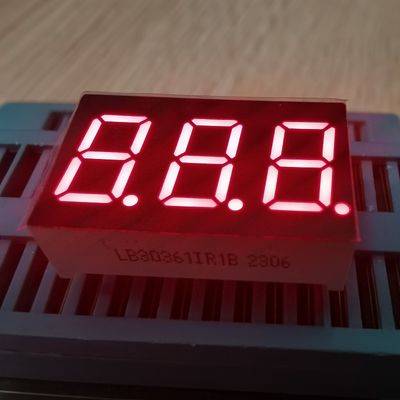

প্রধান চিত্র

মূল বৈশিষ্ট্য (তাপমাত্রা/আর্দ্রতা নির্দেশক-অপ্টিমাইজড)
১. পরিবেশগত রিডআউটের জন্য শ্রেষ্ঠ দৃশ্যমানতা
সুপার ব্রাইট রেড আলোকসজ্জা: উজ্জ্বল পরিবেশে (যেমন, রোদযুক্ত লিভিং রুম, ব্যস্ত কর্মশালা) লাল আলো (উচ্চ আলোকিত তীব্রতা) আলাদাভাবে ফুটে ওঠে—তাপমাত্রা/আর্দ্রতা দ্রুত এবং নির্ভুলভাবে পরীক্ষা করার জন্য গুরুত্বপূর্ণ (যেমন, “৩০°C” তাপপ্রবাহ বা “৭০% RH” উচ্চ আর্দ্রতা যাচাই করা)।
হলুদ ইপোক্সি কালো পৃষ্ঠ: কালো পৃষ্ঠের নীচে হলুদ ইপোক্সি বেস কঠিন লাল আলোকে নরম করে (চোখের ক্লান্তি কমায়) যখন সেগমেন্ট এবং ব্যাকগ্রাউন্ডের মধ্যে বৈসাদৃশ্য বাড়ায়—অঙ্ক (০-৯) এবং দশমিক বিন্দু (যেমন, “২৪.৫°C”) নিশ্চিত করে, কোনো ঝলকানি বা ওয়াশআউট নেই।
এমনকি সেগমেন্ট আলো: আলোকিত তীব্রতা সমস্ত সেগমেন্ট জুড়ে সমানভাবে বিতরণ করা হয় (কোনো “হট স্পট” বা ম্লান প্রান্ত নেই)—সূক্ষ্ম মানগুলির ধারাবাহিক পাঠযোগ্যতার গ্যারান্টি দেয় (যেমন, “৫১% RH” বনাম “৫২% RH”) যা আরাম বা প্রক্রিয়া নিয়ন্ত্রণের জন্য গুরুত্বপূর্ণ।
২. কমপ্যাক্ট এবং ইন্ডাস্ট্রিয়াল-গ্রেড ডিজাইন
স্লিম ২২.৫×১৪×৭.২মিমি মাত্রা:স্থান-সীমাবদ্ধ ডিভাইসগুলির জন্য অপ্টিমাইজ করা হয়েছে—পোর্টেবল তাপমাত্রা/আর্দ্রতা মনিটর, স্লিম স্মার্ট থার্মোস্ট্যাট বা অডিও সরঞ্জাম ফ্রন্ট প্যানেলে পুনরায় ডিজাইন করার প্রয়োজন ছাড়াই ফিট করে।
শিল্প স্ট্যান্ডার্ড সাইজ: গ্লোবাল ০.৩৬-ইঞ্চি ৩-ডিজিট ডিসপ্লে ফুটপ্রিন্ট অনুসরণ করে—পুরানো ডিসপ্লেগুলির জন্য ড্রপ-ইন প্রতিস্থাপন সক্ষম করে (যেমন, বিদ্যমান আর্দ্রতা প্যানেলে পুরানো সবুজ সূচকগুলিকে লাল রঙে আপগ্রেড করা) পিসিবি পরিবর্তন না করেই, সময় এবং অর্থ সাশ্রয় করে।
কমন অ্যানোড পোলারিটি: স্ট্যান্ডার্ড ড্রাইভার আইসিগুলির সাথে কাজ করে (যেমন, MAX7219, TM1638, HT1621) যা তাপমাত্রা/আর্দ্রতা নির্দেশকগুলিতে ব্যাপকভাবে ব্যবহৃত হয়—সার্কিট ডিজাইনকে সহজ করে, কাস্টম পোলারিটি অ্যাডাপ্টারের প্রয়োজন নেই।
৩. শক্তি সাশ্রয়ী এবং টেকসই
কম বিদ্যুত খরচ (অত্যন্ত কম কারেন্ট): বিদ্যুৎ খরচ কম করে (সাধারণত ৫-১০mA/LED), পোর্টেবল সূচকগুলির জন্য ব্যাটারির আয়ু বাড়ায় (যেমন, হ্যান্ডহেল্ড আর্দ্রতা মিটার) এবং প্লাগ-ইন ডিভাইসগুলির জন্য বিদ্যুতের ব্যবহার কমায় (যেমন, ওয়াল-মাউন্টেড থার্মোস্ট্যাট)।
দীর্ঘ জীবনকাল (50,000+ ঘন্টা): উচ্চ-মানের লাল এলইডি চিপগুলি একটানা ব্যবহার সহ্য করে, যা বেশিরভাগ গৃহস্থালীর সরঞ্জাম এবং সূচকগুলির ৮–১০ বছরের জীবনকালের সাথে মেলে—রক্ষণাবেক্ষণের সময় হ্রাস করে (২৪/৭ প্রক্রিয়া সূচকগুলির জন্য গুরুত্বপূর্ণ)।
স্থিতিশীল কর্মক্ষমতা: তাপমাত্রার ওঠানামা (-১০°C থেকে ৫০°C, ইনডোর/আউটডোর ব্যবহারের জন্য সাধারণ) এবং সামান্য কম্পন (যেমন, অডিও সরঞ্জামের বেস, যন্ত্রের ফ্যানের নড়াচড়া) সহ্য করে—উজ্জ্বলতা বজায় রাখে, মান আপডেটের সময় কোনো ফ্লিকারিং হয় না।
৪. বহুমুখীতা এবং সম্মতি
RoHS/REACH কমপ্লায়েন্ট:সীসা, পারদ এবং ক্ষতিকারক পদার্থ থেকে মুক্ত—কঠোর বিশ্ব পরিবেশগত মান পূরণ করে, ঘরোয়া ব্যবহারের জন্য এবং ইইউ, উত্তর আমেরিকা এবং এশিয়ার মতো বাজারে রপ্তানির জন্য নিরাপদ।
মাল্টি-কালার বিকল্প: সুপার ব্রাইট রেড ছাড়াও, নীল (আধুনিক নান্দনিকতা), সবুজ (সাধারণ স্থিতির সংকেত), সাদা (নিরপেক্ষ রিডআউট), অ্যাম্বার, কমলা এবং হলুদ রঙে উপলব্ধ—কার্যকরী প্রয়োজনের জন্য নমনীয় (যেমন, “উচ্চ তাপমাত্রা” অ্যালার্টের জন্য লাল, “স্বাভাবিক” আর্দ্রতার জন্য সবুজ)।

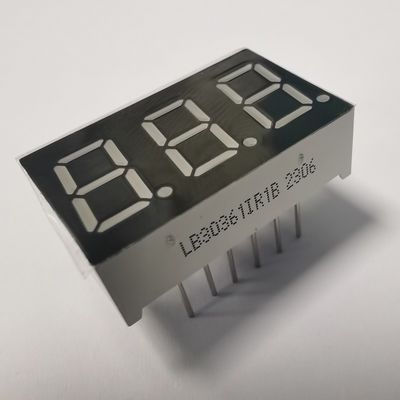

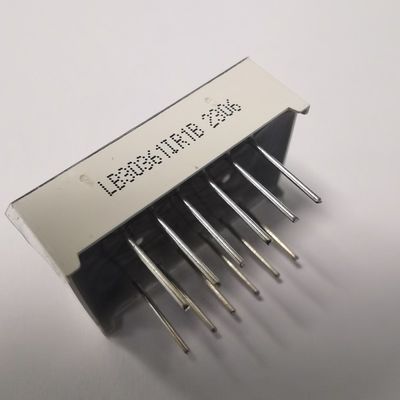

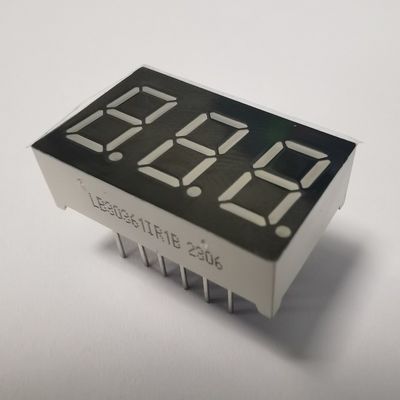

বিস্তারিত চিত্র

প্রযুক্তিগত বৈশিষ্ট্য

বিভাগ	পরামিতি	স্পেসিফিকেশন (তাপমাত্রা/আর্দ্রতা-অপ্টিমাইজড)
বেসিক ডিজাইন	ডিসপ্লে টাইপ	৩-ডিজিট ৭-সেগমেন্ট এলইডি ডিসপ্লে (নির্ভুল মেট্রিক্সের জন্য দশমিক বিন্দু সমর্থন করে)
	পোলারিটি	কমন অ্যানোড
	অক্ষরের উচ্চতা	০.৩৬ ইঞ্চি (৯.২মিমি)
	বাইরের মাত্রা (L×W×H)	২২.৫ × ১৪ × ৭.২মিমি
	সেগমেন্ট/সারফেস ফিনিশ	হলুদ ইপোক্সি উইথ ব্ল্যাক সারফেস
অপটিক্যাল পারফরম্যান্স	আলো নির্গতকারী রঙ	প্রাথমিক: সুপার ব্রাইট রেড; ঐচ্ছিক: নীল/সবুজ/সাদা/অ্যাম্বার/কমলা/হলুদ
বৈদ্যুতিক পরামিতি	ফরওয়ার্ড ভোল্টেজ (VF)	উচ্চ আলোকিত তীব্রতার জন্য অপ্টিমাইজ করা হয়েছে (প্রতি এলইডি-এর জন্য সাধারণত ১.৮-২.২V লাল)
	প্রস্তাবিত ফরওয়ার্ড কারেন্ট	প্রতি এলইডি-এর জন্য ৫-১০mA
	বিদ্যুৎ খরচ	কম (একটানা ব্যবহারের জন্য শক্তি-সাশ্রয়ী)
গুণমান এবং সম্মতি	মূল সুবিধা	এমনকি আলো বিতরণ, উজ্জ্বল পরিবেষ্টিত নির্ভরযোগ্যতা, স্থিতিশীল কর্মক্ষমতা
	সম্মতি	RoHS কমপ্লায়েন্ট, REACH কমপ্লায়েন্ট





অ্যাপ্লিকেশন
এই ডিসপ্লেটি পরিবেশগত সূচক এবং দৈনিক ব্যবহারের ইলেকট্রনিক্সের জন্য তৈরি করা হয়েছে, যার মধ্যে রয়েছে:
তাপমাত্রা/আর্দ্রতা নির্দেশক: ওয়াল-মাউন্টেড মনিটর (যেমন, “২২°C”/“৫০% RH”), পোর্টেবল সেন্সর (যেমন, “১৮°C”/“৬৫% RH”), বা গ্রিনহাউস কন্ট্রোলার (যেমন, “২৮°C”/“৭০% RH”)।
হোম ইলেকট্রনিক অ্যাপ্লায়েন্স: মাইক্রোওয়েভ ( রান্নার সময় “০২:৩০”), ফ্রিজ (তাপমাত্রা “৫°C”), বা এয়ার পিউরিফায়ার (ফিল্টার লাইফ “৯০ দিন”)।
অডিও/যন্ত্র প্যানেল: অ্যামপ্লিফায়ার (ভলিউম লেভেল), এভি রিসিভার (চ্যানেল নম্বর), বা শিল্প প্রক্রিয়া প্যানেল (টাইমার “১২০s”)।
সংখ্যাসূচক ডিসপ্লে: ব্যাটারি চার্জার (চার্জ “৮৫%”), ফিটনেস ট্র্যাকার (ক্যালোরি “২৫০”), বা স্মার্ট হোম হাব (ঘরের তাপমাত্রা “২১°C”)।

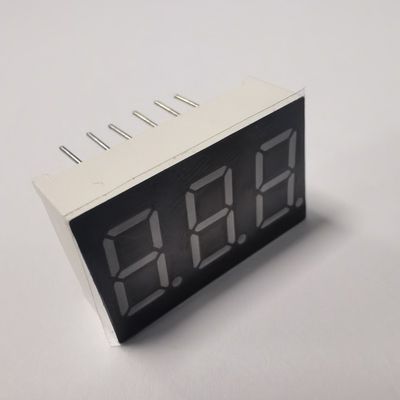

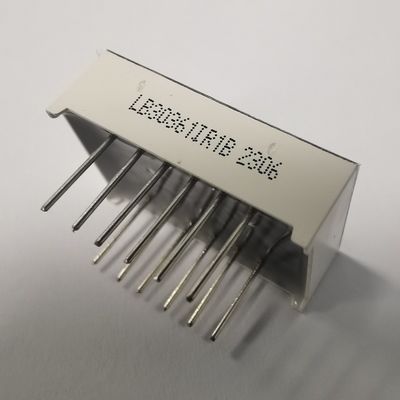

অ্যাপ্লিকেশন চিত্র



কেন তাপমাত্রা/আর্দ্রতা নির্দেশকের জন্য এই ডিসপ্লেটি বেছে নেবেন?
পরিবেশগত রিডআউট ক্লারিটি: লাল আলো + হলুদ ইপোক্সি পৃষ্ঠ উজ্জ্বল/অনুজ্জ্বল স্থানে দৃশ্যমানতা নিশ্চিত করে—আরামের উপর প্রভাব ফেলে এমন তাপমাত্রা/আর্দ্রতা মান ভুলভাবে পড়া হয় না।
স্থান-সংরক্ষণ ফিট: স্লিম মাত্রা পোর্টেবল বা ওয়াল-মাউন্টেড সূচকগুলির জন্য কাজ করে, ডিভাইস এনক্লোজারগুলি বড় করার দরকার নেই।
শক্তি এবং খরচ দক্ষতা: কম কারেন্ট ব্যবহার ব্যাটারি প্রতিস্থাপনের ফ্রিকোয়েন্সি কমিয়ে দেয়; দীর্ঘ জীবনকাল রক্ষণাবেক্ষণ খরচ কমায়।
সহজ আপগ্রেড: শিল্প স্ট্যান্ডার্ড সাইজ পুরানো ডিসপ্লেগুলির জন্য ড্রপ-ইন প্রতিস্থাপন সক্ষম করে, বিদ্যমান সূচকগুলির জীবনকাল বাড়ায়।
গ্লোবাল কমপ্লায়েন্স: RoHS/REACH সার্টিফিকেশন আন্তর্জাতিক বাজারে রপ্তানি সহজ করে, যা গ্রাহক সুরক্ষা মানগুলির সাথে সঙ্গতিপূর্ণ।



অর্ডার এবং লজিস্টিকস তথ্য
ন্যূনতম অর্ডার পরিমাণ (MOQ): স্ট্যান্ডার্ড সুপার ব্রাইট রেড মডেলের জন্য ৩০০ পিস; কাস্টম রঙ/কনফিগারেশনের জন্য ৫০০ পিস।
প্যাকিং: অ্যান্টি-স্ট্যাটিক EPE + কার্টন (প্রতিটি ডিসপ্লে আলাদাভাবে মোড়ানো হয় হলুদ ইপোক্সি পৃষ্ঠ এবং পিনগুলি রক্ষা করার জন্য)।
ডেলিভারি সময়: স্ট্যান্ডার্ড মডেলের জন্য ৫–৭ দিন; কাস্টম রঙের জন্য ১০–১২ দিন।
পরিবহন: এক্সপ্রেস (জরুরী নমুনার জন্য FedEx/DHL), এয়ার (মাঝারি ভলিউম), সমুদ্র (বাল্ক প্রোডাকশন রান)।



পরম সর্বোচ্চ রেটিং(Ta=২৫ºC)

পরামিতি	প্রতীক	রেটিং	ইউনিট
ফরওয়ার্ড কারেন্ট(প্রতি ডাইস)	Ipm	২০	mA
রিভার্স ভোল্টেজ(প্রতি ডাইস)	Vr	৫	V
পাওয়ার ডিসিপেশন(প্রতি ডাইস)	Pm	৮০	mW
অপারেটিং তাপমাত্রা পরিসীমা	Topr	-৪০~+৮৫	ºC
সংরক্ষণ তাপমাত্রা পরিসীমা	Tstg	-৪০~+৮৫	ºC
সোল্ডার তাপমাত্রা(৩ সেকেন্ড)	Th	২৬০	ºC

কোড:R-আল্ট্রা ব্রাইট হোয়াইট

পরামিতি	প্রতীক	শর্ত	ন্যূনতম	টাইপ	সর্বোচ্চ	ইউনিট
ফরওয়ার্ড ভোল্টেজ(প্রতি ডাইস)	Vf	If=২০mA	২.৮		৩.২	V
রিভার্স ভোল্টেজ(প্রতি ডাইস)	Vr	Ir=১০uA	৫			V
লুমিনাস ইনটেনসিটি(প্রতি ডাইস)	Iv	If=২০mA	১০০		১৪০	mcd
স্পেকট্রাম উইথ অফ হাফ ভ্যালু	λ	If=২০mA		২০		nm
রঙের তাপমাত্রা		If=২০mA	৬০০০		৬৫০০	K
এলইডি ওয়ার্কিং লাইফটাইম ১০০,০০০ ঘন্টা পরম সর্বোচ্চ রেটিং Ta=২৫ºC-এ
